CH-TBP系列组合式过电压保护器
一、概述

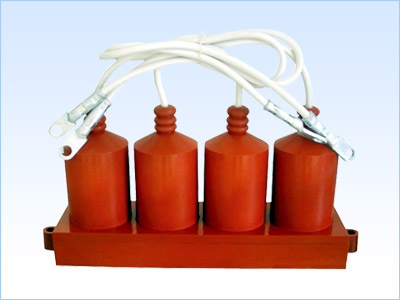

      CH-TBP系列组合式过电压保护器采用三相四柱组合式结构,适用于35KV及以下电力系统,是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害,它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。对于相间和相地过电压都能起到有效的保护作用。

二、型号说明

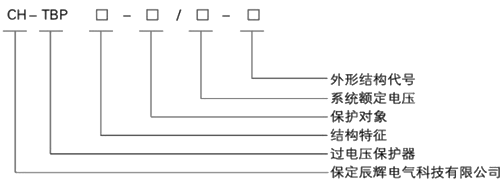

组合式保护器型号说明:
      系统额定电压:安装过电压保护器的系统额定电压
      结构特征: 1、无间隙组合式过电压保护器
                    2、串联间隙组合式过电压保护器
      保护对象:
                    A、电站型:适合各种变压器、开关、母线的过电压保护
                    B、电机型:适合各类电机的过电压保护
                    C、电容器型:适合各种电容器的过电压保护
      外形结构:F、全封闭结构(6kV、10kV见图2,35kV见图6)
                     T、积木式组合结构(6kV、10kV见图3,4)
      如:CH-TBP-A/10-F为电站型、无间隙组合式过电压保护器,系统额定电压10kV,外形为全封闭结构。

三、技术参数
表一:CH-TBP1系列过电压保护器主要技术参数
产品型号 系统额定电压 保护器额定电压 组合方式 直流1mA参考电压 标称放电电流5kA等级 通流容量
操作冲击电流残压 雷电冲击电流残压 陡波冲击电流残压 2ms方波冲击电流 4/10us大电流冲击
有效值kV   峰值(≯)kV ≮A ≮kA


CH-TBP1-A/6-□ 6 10 相-相 15.0 23.0 27.0 31.0 600 65
相-地 14.4
CH-TBP1-A/10-□ 10 17 相-相 25.0 38.3 45.0 51.8 600 65
相-地 24.0
CH-TBP1-A/35-□ 35 51 相-相 84.0 134.0 150.0 170.0 800 65
相-地 73.0 114.0 134.0 154.0


CH-TBP1-B/3-□ 3.15 4 相-相 7.0 9.4 11.6 13.0 600 65
相-地 5.7 7.6 9.5 10.7
CH-TBP1-B/6-□ 6.3 8 相-相 14.0 18.7 23.3 26.2 600 65
相-地 11.2 15.0 18.7 21.0
CH-TBP1-B/10-□ 10.5 13.5 相-相 23.2 31.0 38.7 43.3 600 65
相-地 18.6 25.0 31.0 34.7



CH-TBP1-C/6-□ 6 10 相-相 15.0 21.0 27.0 - 600 65
相-地 14.4
CH-TBP1-C/10-□ 10 17 相-相 25.0 35.0 46.0 - 600 65
相-地 24.0
CH-TBP1-C/35-□ 35 51 相-相 84.0 134.0 150.0 - 800 65
相-地 73.0 114.0 134.0

表二:CH-TBP2系列过电压保护器主要技术参数
产品型号 系统额定电压 保护器额定电压 工频放电电压(90%~120%) 1.2/50冲击放电电压 标称放电电流5kA等级 通流容量
操作冲击电流残压 雷电冲击电流残压 陡波冲击电流残压 2ms方波冲击电流 4/10us大电流冲击
有效值(kV) 有效值kV) 峰值(≯)kV ≮A


CH-TBP2-A/6-□ 6 7.6 16.0 24.0 20.4 24.0 27.0 600 65
CH-TBP2-A/10-□ 10 12.7 26.0 41.0 35.0 41.0 46.0 600 65
CH-TBP2-A/35-□ 35 42.0 80.0 124.0 105.4 124.0 139.0 800 65


CH-TBP2-B/3-□ 3.15 3.8 7.5 9.5 7.6 9.5 10.7 800 65
CH-TBP2-B/6-□ 6.3 7.6 15.0 18.7 15.0 18.7 21.0 600 65
CH-TBP2-B/10-□ 10.5 12.7 25.0 31.0 25.0 31.0 34.7 600 65



CH-TBP2-C/6-□ 6 7.6 16.0 24.0 20.4 24.0 - 600 65
CH-TBP2-C/10-□ 10 12.7 26.0 41.0 35.0 41.0 - 600 65
CH-TBP2-C/35-□ 35 42.0 80.0 124.0 105.4 124.0 - 800 65
