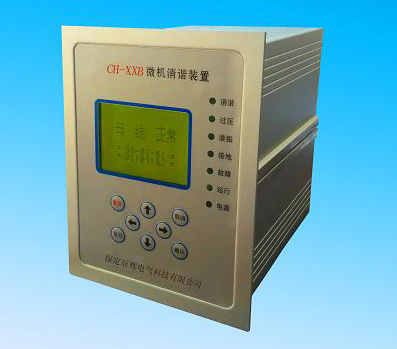

CH-XXB微机型消谐装置适用于66KV、35KV、10KV、6KV、3KV 及以下电压等级的中性点不接地或经大电阻、消弧线圈接地的小电流接地系统，自动消除系统内PT的铁磁谐振，广泛运用于电力、石油、化工、煤炭、冶金等行业。装置应用32位ARM芯片作为检测、逻辑判断、控制的核心元件，CPU主频60MHz，总线不出ARM芯片，采用大功率、无触点元件进行消谐，具有运算速度快、性能稳定、抗干扰能力强等优点。装置不仅可以消除铁磁谐振，还可对过电压、单相接地故障发出告警信号。

二、设计原理

装置采用32位ARM芯片作为核心器件，对PT 开口三角电压进行循环检测，实时进行数据采集。通过测量、滤波、放大等数字信号处理技术，对数据进行分析计算。如有故障发生，则判断出当前的故障类型；若是PT铁磁谐振，瞬间启动消谐元件予以消除，并显示、存储、打印相关故障信息（包括故障类型、发生时间、频率、幅值等），同时给出告警信号;若是接地或过电压，则给出相应的告警信号。

三、功能特点

u  采用32位ARM芯片，运算速度快、抗干扰能力强、数据采集精度高；

◆　自动识别并消除系统中不同频率的铁磁谐振，同时报警输出；

◆　实时循环检测PT开口三角电压，实时显示系统时钟及各段母线运行状态；

u  采用液晶显示屏，中文菜单，信息显示直观丰富；

u  可通过通讯接口进行数据上传通讯（RS485/RS232可选）；

◆　无需整定和调试，维护量极小；可存储多重故障数据，掉电后不丢失；

◆　可区分铁磁谐振、过电压、单相接地等故障类型；

◆　诊断准确，消谐迅速，正确动作率高；

◆　当出现接地、谐振、过电压时，装置配有两组报警接点输出；

◆　自动显示、记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；

◆　装置具有故障自检、自恢复功能；

五、技术指标

  ◆　整机功耗：≤20W；

  ◆　电源电压：AC/DC 220V±10%（可依据用户要求特殊订制）；

  ◆　电压等级：1个；母线段数：1-2个；

  ◆　环境温度：-10℃～+55℃；

  ◆　空气相对湿度：≤90%；

  ◆　环境要求：周围介质无导电尘埃或使绝缘损坏的腐蚀性气体、霉菌等。安装地点应具

有防御风、雨、沙和防尘设施；

  ◆  可消除铁磁谐振频率：17Hz（1/3 分频）、25Hz（1/2 分频）、50Hz（工频）、150Hz

（3 倍频）及以上频率的铁磁谐振；

  ◆　报警输出：报警继电器为无源常开触点，

触点容量为：AC 250V/5A（DC 30V /5A）；

  ◆　通讯接口：RS485、RS232可选。
