1．特点

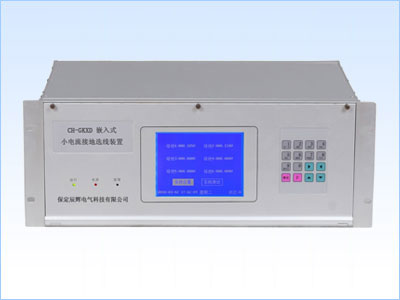

1.1 CH-GKXD工控机型小电流接地选线装置实时采集系统故障信号，应用多种选线方法进行综合选线，具体包括：智能型比幅比相法、谐波比幅比相法、小波法、首半波法、有功分量法、能量法等。装置为各种方法确定有效域，根据故障信号特征自动对每一种选线方法得出的故障选线结果进行可信度量化评估，并将多种选线方法融合到一起，保证各种选线方法之间实现优势互补。为了避免故障信号受到干扰而导致误选，装置采用了连续选线方法，每隔一定时间(1～5秒)重新采集数据进行分析，只要故障没有消失，装置的选线计算就不停止；
1.2装置能准确识别直接接地、经电阻接地、弧光接地、间歇性弧光接地等复杂的故障类型；
1.3装置根据各段母线的零序电压变化自动判断系统运行方式，即各段母线并列运行或是分段运行；
1.4装置同时具有选线及消谐功能；
1.5装置运行稳定、消耗能量小、使用寿命长、不易老化；
1.6质量轻、体积小、方便运输；
1.7易安装、易维护、性能稳定（无需风扇、无任何机械部件）可靠性非常强；
1.8装置单台大容量可达6段母线42条出线；
1.9前面板配有16位触摸式键盘，界面有中文提示，操作简单方便；
2 CH-GKXD工控机型小电流接地选线装置的功能
2.1 接地选线
装置能准确识别直接接地、经电阻接地、经弧光接地、间歇性弧光接地等复杂的故障类型，在现场工作人员的配合下可以解决不同线路两点同相接地故障问题；
2.2 消谐功能
装置具备消谐功能，能够对多达6种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz、5倍频/250Hz、7倍频/350Hz）的铁磁谐振进行消谐；
2.3 故障录波
装置具有故障录波功能，可以提供故障前后的波形，包括故障发生前的一个周期和故障发生后五个周期的波形，可保存现场故障录波数据和选线结果1000次。为分析线路的运行状况提供依据。可以通过USB口或网口读取录波数据文件；
2.4 控制输出
装置具有控制输出功能，可与断路器跳闸回路相连，实现选线后的故障切除，也可与自动重合闸结合；
2.5 自检功能
装置具有自检功能，死机自动恢复功能，并能监视各线路出口处一次接地电容电流和各段母线零序电压。对于各种原因导致的意外断电，装置无须值班人员启动，当再次通电时，装置自动启动，给无人值守变电站带来很大的方便；
2.6 通讯功能
装置具有与远动装置的接口功能，可以提供遥信无源节点、标准RS232、485串口接口。装置采用标准CDT规约；
2.7 故障报警
当发生单相接地故障、装置失电时发出报警信号；
2.8 显示功能
以中文方式显示实时时钟、装置运行状态、系统配置参数、接地故障的母线和线路序号等。
|
