一、概述

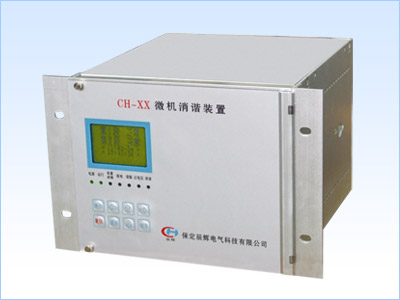

CH-XX型微机消谐装置适用于66KV、35KV、10KV、6KV、3KV 及以下电压等级的中性点不接地或经电阻、消弧线圈接地的发电厂、变电站，自动消除系统内PT的铁磁谐振，广泛运用于电力、石油、化工、煤炭、冶金等行业。本装置采用32位ARM芯片作为检测、逻辑判断、控制的核心元件，总线不出ARM芯片，采用大功率、无触点元件进行消谐，具有运算速度快、性能稳定、抗干扰能力强等优点。不仅可以消除PT铁磁谐振，还可以对过电压、单相接地故障发出告警信号。
二、设计原理
本装置采用ARM芯片作为核心器件，对PT 开口三角电压进行循环检测，实时进行数据采集。通过测量、滤波、放大等数字信号处理技术，对数据进行分析计算，若有故障发生则判断出当前的故障类型；如果是PT铁磁谐振，瞬时启动消谐元件予以消除，并显示、存储、打印相关故障信息（包括故障类型、发生时间、频率、幅值等），同时给出告警信号;若是接地、过电压，则装置给出相应的告警信号。
三、功能特点
1、采用智能ARM芯片，集成度高、 抗干扰能力强、运行速度快、存储容量大、可靠性高；
2、自动识别并消除系统中不同频率的铁磁谐振，同时报警输出；
3、实时循环检测PT开口三角电压和各段母线运行状态；
4、采用液晶显示器，中文菜单，信息直观丰富；
5、无需整定和调试，维护量小；
6、可通过通讯接口进行远程通讯（RS232/RS485）；
7、可区分铁磁谐振、过电压、单相接地等故障类型；
8、诊断准确，消谐迅速，正确动作率高；
9、可存储多重故障数据，掉电后数据不丢失；
10、当出现接地、谐振、过电压时，本装置配有两组报警接点输出；
11、自动显示、记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；
12、本装置具有故障自检、自恢复功能；

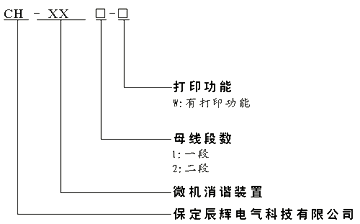

四、型号说明
五、技术指标
1、额定电源电压：AC 220V±10%或DC 220V±10%；
2、整机功耗：≤20W；
3、电压等级：1个；母线段数：1-2个；
4、环境温度：-10℃～+50℃；
5、空气相对湿度：≤95%；
6、环境要求：周围介质无导电尘埃或使绝缘损坏的腐蚀性气体、霉菌等。安装地点应具有防御风、雨、沙和防尘设施；
7、可消除铁磁谐振频率：17Hz（1/3 分频）、 25Hz（1/2 分频）、50Hz（工频）、150Hz（3 倍频）及以上频率的铁磁谐振；
8、报警输出：报警继电器为无源常开触电，触点容量为：AC 250V/5A（DC30V/5A）；
9、通讯接口：RS232、RS485可选； |
