一、产品概述
全新概念的开关柜智能操控装置。 产品功能强大，适用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
二、技术指标
工作温度：－20～＋65℃
工作湿度：≤95％RH
介质强度：≥AC2000V
绝缘性能：≥100MΩ
抗电磁干扰性能：符合IEC255－22的标准规定
工作电源：两路输入，具备自动切换
电源切换时间：≤0.3秒
工作电压：AC85～265V/DC220V
动态闪烁频率：两次/秒
温度测量范围：－20＋80℃
湿度测量精度：±3.0%RH
触头/电缆搭接头测温范围：0℃～＋120℃
温度测量精度： ±1℃
响应时间：≤2s
人体接近感应时间：≤3秒
人体接近语音提示时间：0～29秒
开关量输入端子和LED数码显示关联关系：动态配置
通讯方式：RS485
通讯波特率：9600bps
数据格式：8个数据位 1个终止位 无奇偶校验

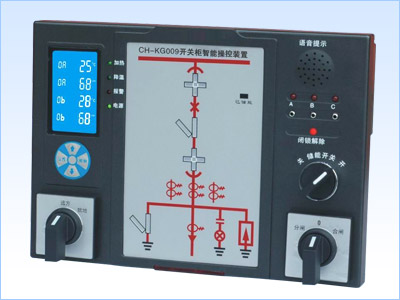

三、模拟显示部分
01 断路器合指示
03 (1)、03(2)工作位置指示
05 接地开关合指示
07 储能指示
09 加热报警指示
11 操作键盘-2-
13 远方/就地转换开关 |
02 断路器分指示
04 (1)、04(2)试验位置指示
06 接地开关分指示
08 温湿度设置及数字显示
10 带电显示及闭锁
12 储能旋钮
14 分/合闸转换开关 |

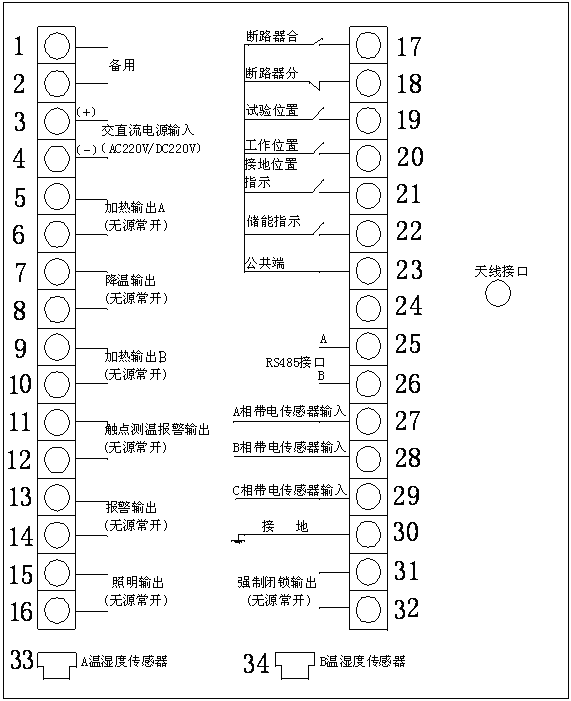

四、接线图
 |
