一、概述

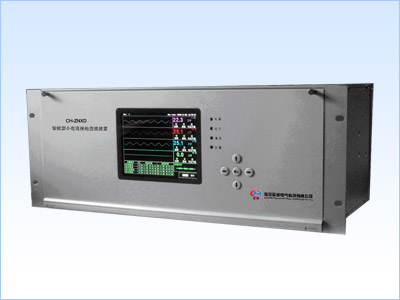

CH-ZNXD智能型小电流接地选线装置是我公司在广泛调研并积累公司多年科研经验的基础上，研制成功的新一代嵌入式一体工控机小电流系统接地故障测控装置。装置采用高性能工控机作为硬件平台，具备强大的整型、浮点运算能力；采用高集成度芯片进行数据采集分析，运算速度快、性能稳定、抗干扰能力强；装置对各类选线算法进一步优化，应用多种算法进行综合分析判断，使选线准确、可靠、稳定；并具有显示波型和消除铁磁谐振功能；采用大屏幕彩色液晶屏，显示美观大方，具有多种控制及通讯功能。可广泛应用于电力系统变电站、发电厂、水电站及化工、冶金、煤炭、石油、铁路等大型企业厂矿的供电系统。
二、设计原理
装置应用先进的软硬件设计方法，以暂态过程为分析基础，实现单相接地故障选线。硬件方面，应用录波技术和大规模逻辑电路，实现数据采集完全硬件化；应用同步采样技术，保证了分析数据的精准性。算法方面，专门针对难度的过补偿高阻接地成功开发了核心算法。装置还运用其它多种算法同时分析，以动态权值处理多条回路多个算法的判别打分，使选线运算更加可靠、稳定。
三、功能特点
1、 应用同步采样技术，保证了分析数据的精准性；强大的参数管理功能，所有参数均可菜单设定，调试简单，免维护；强大的存储能力，可以存储多次故障数据，装置掉电后信息不丢失；
2、 装置采用高性能工控机作为硬件平台，具有强大的数据管理、智能控制、波形显示和通讯功能，其运算速度远非单片机CPU所能比拟；
3、 模块化设计，后插件结构，消除机箱内部连线，减少了故障环节，提高了可靠性， 并可现场快速排除故障；完善的自检能力，运行当中能够自诊断并处理故障；
4、 采采用5.7寸真彩液晶，全汉化的多级嵌入菜单，无需任何操作即可实时显示各段母线的监测数据、电压波形、运行状态及近4次故障信息；
5、 完善的自检能力，运行当中能够自诊断并排除故障；
6、 具有以太网、RS485、RS232多种通讯接口；
7、 强大的参数管理功能，所有参数均可菜单设定，调试简单，可记忆存储多次故障信息和录波数据，装置掉电后信息不丢失；
8、 CT变比、启动电压均可在线编程，根据现场实际情况修改配置参数；
9、 适用于两个电压等级、四段母线、48回路以内的系统；
10、可广泛地与工程上使用的各种零序电流互感器匹配，甚至在不同厂家不同规格零序电流互感器混用的情况下，仍能可靠工作；
11、可选配消谐功能，具有自动识别并消除系统中不同频率的铁磁谐振功能，可区分铁磁谐振、过电压、单相接地等故障类型。
12、可选配单相接地故障录波功能，包括故障前1个周波和故障后4个周波的波形。

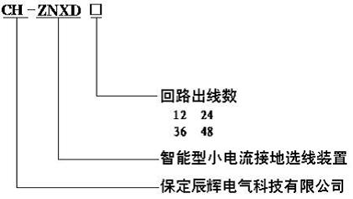

四、产品选型
五、技术指标
1、 电源电压：AC 220V±10％或DC220V±10％；
2、 整机功耗：≤40W；
3、 环境温度：-10℃～+55℃；空气相对湿度：不大于90%；
4、 环境要求：周围介质无导电尘埃或使绝缘损坏的腐蚀性气体、霉菌等。安装地点应具有防御风、雨、沙和防尘设施；
5、 选线输入参数:
电压等级：1～2个；母线段数：1～4段；
出线数： 12路、24路、36路、48路；
零序电压 (U01～U04)：100V； 零序电流（CT1～CT48）：0.5A；
7、 报警输出：装置掉电报警输出为无源常闭触点，其它报警/跳闸继电器为无源常开触点，报警继电器触点容量为： AC 250V/5A（DC30V/5A）；
8、 记录功能：
接地事件记录：128个
谐振事件记录：128个
录波数据记录：16次
9、 通讯：以太网、RS485可选；
10、通讯规约：DISA、MOUDBUS可选；
11、可根据客户要求配置消谐功能及故障录波功能；
消谐路数：1～4路（根据母线段数确定）；
可消除铁磁谐振频率：17Hz（1/3 分频）、 25Hz（1/2 分频）、50Hz（工频）、150Hz（3 倍频）及以上频率的铁磁谐振。 |
