一、装置的主要功能
1、监测指标：
电网频率、三相基波电压、电流有效值，基波有功功率、无功功率、功率因数、相位等；
电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流；
谐波（2～50次）：包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。
间谐波、电压波动、闪变，电压骤升、骤降、短时中断、暂时过电压、瞬态过电压。
2、软件功能
采用DSP+ARM9为核心， DSP具有较强的数据处理能力用来完成数据的采集与计算，核心硬件处于国内水平。ARM9用来进行数据的统计、显示、存储、按键、通讯和报警跳闸功能。采用WINCE5.0嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性。
3、显示功能

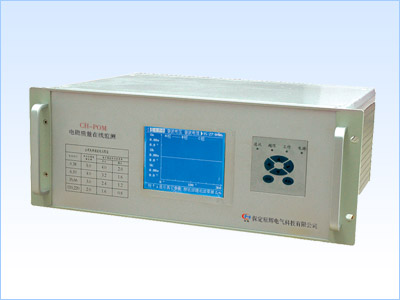

装置面板上带有大屏幕LCD显示器，实时显示电能质量监测指标的数据。
设置功能齐全：可对装置基本参数、越限参数进行设置、修改和查看，并设有密码保护。
4、记录存储功能时间长
装置内置SD卡（容量可选）可对基本监测指标和高级监测指标实时保存，保存时间可设置，实时数据在装置上保存时间为一年，之后按“先出”原则更新。
5、统计功能
装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的大值、小值、平均值、95％概率大值等。
6、强大的通讯功能
装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方电能质量管理中心通讯，也可通过RS232C/RS485接口，以GPRS方式（定制）与远方通讯。
7、精度高
符合国标A级仪器要求。数据采集部分采用8通道、同步采样的16位高速A/D转换器，采集精度高，实测精度达到电能质量监测指标国家标准的要求；
8、可靠性强
核心硬件采用四层印刷电路板（PCB）工艺和SMT工艺，硬件可靠性和电磁兼容能力达到国内水平，达到了国标对电能质量监测装置的EMC的要求。
9、频率自动跟踪
采用了硬件锁相环技术，频率自动跟踪，防止了在电力系统频率变化时对监测指标的影响，防止了频率“泄漏”。
10、GPS对时功能
监测装置具备B码对时功能及GPS脉冲对时功能。可保持与远方管理中心的时钟一致。
11、事件触发录波功能
可根据客户要求设定事件触发条件（手动或自动），记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。
二、主要技术指标
1、基波电压误差：±0.2%
2、电压偏差误差：±0.2%
3、基波电流误差：±0.5%
4、频率偏差误差：±0.01Hz
5、频率测量范围：45Hz～65Hz
6、三相不平衡度：电压不平衡度误差0.2%
电流不平衡度误差1％
电压、电流各序分量0.5%
7、 电压波动测量误差： ±5%
8、闪变测量误差： ±5%
9、谐波准确度：A级 |
