一、概述

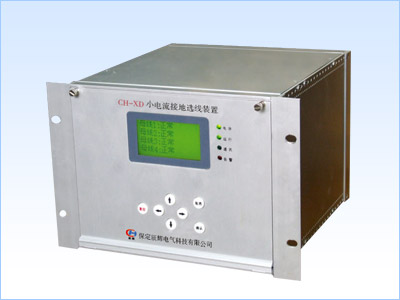

CH-XD微机型小电流接地选线保护装置是我公司在广泛调研并积累公司多年科研经验的基础上，研制成功的新一代小电流系统接地故障选线保护装置。本装置利用双32位ARM芯片作为检测、逻辑判断、控制的核心元件，总线不出ARM芯片，具有运算速度快、性能稳定、抗干扰能力强等优点。装置在硬件和算法上做了重大改进，使准确率大大提高，可广泛应用于电力系统变电站、发电厂、水电站及化工、冶金、煤炭、铁路等大型企业厂矿的供电系统。
二、设计原理
装置实时监测系统各段母线零序电压和各路出线零序电流。当系统发生接地故障时，装置计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流间的大小、相位关系，并根据设定的接地故障判据，选出发生接地故障的线路；同时显示、记录、远传相关故障数据，给出告警信号，然后再保持循环监测状态。
三、功能特点
1、 本装置核心部件采用新一代智能ARM芯片，集成度高、 抗干扰能力强、运行速度快、存储容量大、可靠性高；
2、 采用双ARM芯片，数据采集和分析判断使用各自独立的ARM芯片；提高了系统判断的准确度和稳定性。
3、 输入零序电压无同名端一致要求；
4、 采用大屏幕液晶(LCD)显示，全汉化菜单，易于理解，操作简单；
5、 具有报警、编码两种输出方式；
6、 配备RS485、RS232 、RS422多种通讯接口；
7、 可记忆、存储32次接地故障信息，装置掉电后信息不丢失；
8、 CT变比、启动电压均可在线编程，根据现场实际情况修改配置参数；
9、 完善的故障自检、自恢复功能；
10、采用功能插件结构，方式为后插拔，维修及更换部件方便；
11、适用于两个电压等级、四段母线、48回路以内的系统；
12、可依据用户需要定制跳闸功能(四段母线、24回路以内的系统)。
四、型号说明
五、技术指标
1、 电源电压：AC 220V±10％或DC 220V±10％；
2、 整机功耗：≤20W；
3、 环境温度：-10℃～+55℃；空气相对湿度：不大于90%；
4、 环境要求：周围介质无导电尘埃或使绝缘损坏的腐蚀性气体、霉菌等。安装地点应具有防御风、雨、沙和防尘设施；
5、 选线输入参数:
电压等级：1～2个；母线段数：1～4段；出线数：12路、24路、36路、48路；
零序电压 (U01～U04)：100V； 零序电流（CT1～CT48）：0.5A；
6、 报警输出：装置掉电报警输出为无源常闭触点，其它报警/跳闸继电器为无源常开触
点，报警继电器触点容量为： AC 250V/5A（DC30V/5A）；
7、 通讯接口：RS232、RS485、RS422可选；
8、 通讯规约：DISA、MODBUS可选；
|
