一、概述
我国城市电网及厂矿企业的中压系统，一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高 倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统运行。因此，当发生单相接地故障时，必须及时找到故障线路予以切除,以防止单相接地故障进一步扩大。

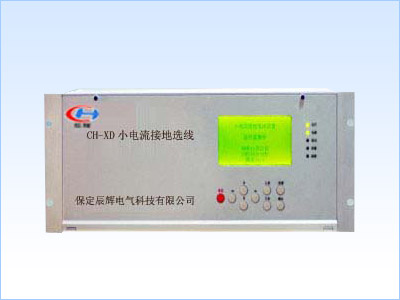

CH-XD-A系列小电流接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置。该装置在软硬件的设计上进行了改进，使装置工作稳定，无需调试，整定方便，选线更加准确。
二、装置的主要特点
1. 全新的硬件系统，设计采用高速CPU，程序功能分配合理，运行稳定
2. 整机为插件结构，插件方式为后插拔，维修及更换部件方便；强弱电分离，抗干扰性能强。
3. 综合利用暂态过程的小波分析法及稳态过程的谐波分析法多种选线方案，提高选线的准确率。
4. 人机界面非常友好，采用大屏幕汉字显示液晶屏，实时帮助，信息量大，调试方便，操作简单。
5. 装置具备完善的自检，自复位能力。
6. 数据交换通道有三种硬件通讯接口： 三线RS-232C 接口、 二线RS-485接 口、四线RS-422接口。适用于无人值班变电站或综合自动化设备。
7. 线路报警输出方式：可以编码（BIN）输出、一对一报警输出。
8. 本装置可以储存20组接地追忆信息，掉电不消失。
9. 现场CT变比、启动电压可软件设定，现场不需调整。
10. 接地报警功能，可设置为延时报警。
11. 跳闸功能，可设置延时跳闸或不跳闸。
12. 无需调试，维护简便。
三、装置技术参数
1. 电压等级：1～2种
2. 母线段数：1～4段
3. 出线数：≤36，每段母线并联运行出线数不限，可以任意组合
4. 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统
5. 出线方式：电缆或架空线
6. 零序电流输入范围：0～1000mA（大于时，订货时须声明）
7. 零序电压输入范围：0～300V
8. 机内PT、CT隔离器功耗
PT < 0.2 VA 输入额定电压100V
CT < 0.1 VA 输入额定电流 1A
9. 报警输出触点容量：AC 250V 5A； DC 30V 5A
10. 线路报警触点容量：AC 250V 5A； DC 30V 5A
11. 额定工作电压：AC/ DC 220V20%； DC110V±20％ (订货时声明)
12. 整机功耗：<25W
四、 型号说明
|
