一、 概述
在10.5~27KV发电机发电系统中，一般采用中性点不接地、经消弧线圈接地或电阻接地方式。如果采用中性点不接地方式运行，当发生单相接地故障时，非故障相电压升高后，若发生弧光接地还会产生数倍的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统运行。如果采用消弧线圈接地，若系统发生单相接地，消弧线圈工作在过补偿状态，系统容易发生谐振，造成绝缘击穿，导致两相短路甚至损坏设备。如果采用中性点经电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护可靠操作，可选择地快速切除故障线路。

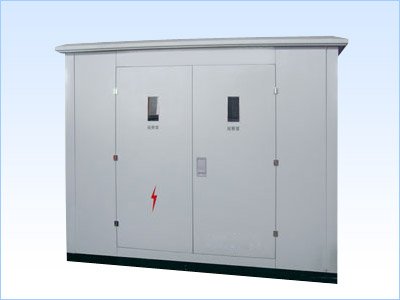

二、产品简介
CH-NGRF系列发电机中性点接地电阻柜，适用于交流50/60Hz，10.5~27KV发电厂中压系统，是用于连接发电机中性点与大地之间的一种保护型电器。安装中性点接地电阻柜后，当发生两相短路、单相接地、单相断路时，发电机中性点电压升高，中性点接地电阻柜起到限制故障电流的作用，并提供故障量给继电保护设备，保护设备作用于跳闸，以避免发电系统被破坏。它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。

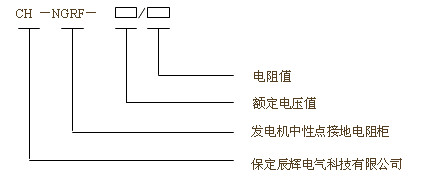

三、选型说明
四、引用标准
DL / T780-2001 配电系统中性点接地电阻器
GB6450 干式电力变压
DL / T620-1997 交流电气装置的过电压保护和绝缘配合
GB/T16927-1997 高电压试验技术
GB1208-1997 电流互感器
GB4208-1993 外壳防护等级（IP代码）
IEEE32-1972 中性点接地装置的技术、术语和试验
DL / T593-2006 高电压开关设备的共用订货技术条件
GB50150-1991 电气装置安装工程电气设备交接试验标准
五、产品特点
RT-FNER系列发电机中性点接地电阻柜采用特种不锈钢合金材料制造，装置性能优点如下：
1、电阻材质采用特种不锈钢或镍铬材料。
2、电阻柜柜体材质采用不锈钢或冷轧板，外形设计美观大方。
3、电阻柜阻值误差＜±5% 。
4、电阻抗拉强度高,抗拉强度≥700MPa。
5、电阻器温升为通电时间10S内不超过760℃。
6、电阻率高，电阻率?籽≥1.05，减小电阻元件尺寸。
7、电阻有较高的阻值稳定性，电阻温度系数＜8.5×10-5Ω／℃ 。
8、电阻元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线型、柱形绕线型等多结构电阻元件。
9、电阻实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。
10、柜体顶部装有吊环，便于柜体搬运，柜体底部加工接地螺栓，利于外壳保护。
11、电阻柜在元件布局及壳体设计上，重点考虑冷却气体流通，保证良好散热效果，以消除局部高温点。
六、使用条件
1、适用于户内、户外。
2、环境温度：－40℃～+60℃。
3、海拔高度不超过4000m。
4、相对湿度：不大于95%（25℃）。
5、电网频率：58～62Hz（60 Hz系统）、48～52 Hz（50Hz系统）。
6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性物体及导电尘埃。
特殊使用条件，请在订货时详细提出
|
