一、概述
在低压系统中，如果系统采用直接接地方式时，当发生一相接地故障，直接接地系统的中性点电压保持不变，但是系统中性点电流过大，易损坏中性点接地绝缘，烧毁中性点系统。如果系统采用不接地方式时，产生的过电压倍数比较高，由于弧光和铁磁谐振过电压使健全相的相电压升高4～7倍，这对电缆、开关柜的绝缘和热稳定都构成较大威胁。
我国的《煤矿安全规程》明确规定：中性点直接接地的变压器或发电机不允许直接向井下供电。也就是说，煤矿井下电网的中性点不允许直接接地。原来主要用消弧线圈方式接地，近年主要采用接地电阻方式。
当安装中性点接地电阻柜后，发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流比金属性接地时有显著降低，同时，健全相电压上升也显著降低，零序电压值约为单相金属性接地的一半。
为了提高1000V/660V/380V/220V低压厂用电系统供电的质量，减少因经常发生单相接地故障而引起的电动机回路断电，发电厂的主厂房内低压用电系统应该采用高阻接地，这样不仅避免了单相接地时不必立即跳闸，而且当采用熔断器作为保护电器时，还可减少电动机两相运行时烧毁的机率。
二、产品简介

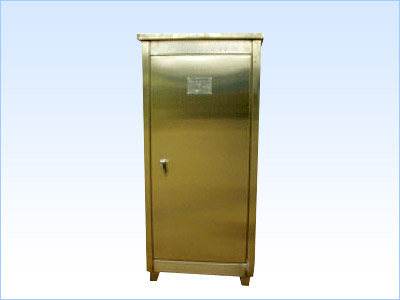

CH-NGRD型低压接地电阻柜主要用于低压柴油发电机组220V、火力发电厂380V、煤炭企业660V等电力系统或电力用户1000V的低压系统中。
产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点。我公司生产的低压接地电阻柜是低压系统中采用电阻接地的专用成套装置。

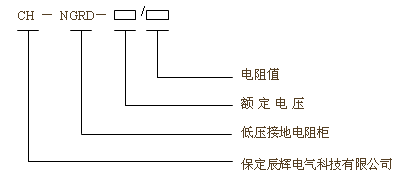

三、选型说明
四、产品特点
1、电阻材质采用Cr20Ni80的镍铬合金，因其导电率高，耐温好，使用温度可达1200℃且温度系数小，阻值稳定，防燃防爆，可靠性高。
2、本产品也可以使用于各种低压配电系统中，在低压线路中，如无中性点需增加接地变压器与之配合使用。对抑止系统过电压、防止各种冲击有很好的作用。
3、电阻柜阻值可从1Ω～2000Ω，电流从0.5A～200A设计。
4、电阻柜一般用于户内，柜体采用喷塑冷轧钢板或不锈钢板制成，耐腐蚀，防护等级高。
5、 产品可以增加接地记录装置，记录接地电阻接地的次数。
五、使用条件
1、环境温度：－40℃～+60℃。
2、安装地点海拔高度不超过4000m。
3、相对湿度：不大于95%（25℃）。
4、安装场所的空气中不应含化学腐蚀气体和蒸汽，无爆炸性物体及导电尘埃。
5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）。
6、由于电阻是发热元件，使用时温升较高，安装电阻柜的地方应在四周留有空隙，防止外界热源的影响。
特殊使用条件，请在订货时详细提出
|
