一、概述
随着城市电网的发展，电缆线路的比例逐年增多，导致对地电容电流的剧增。对于以电缆线路为主的配电网络，如果采用以中性点不接地方式或中性点经消弧线圈接地方式运行，当发生单相接地故障时，会产生数倍幅值很高的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统正常运行。如果采用中性点经小电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护设备可靠操作，有选择地快速切除故障线路。
二、产品简介

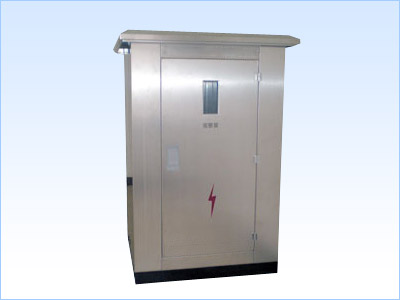

CH-NGRB系列变压器中性点接地电阻柜标准设备由接地电阻元件、支持绝缘子、绝缘套管、内部连线及柜体组成，适用于50 / 60Hz电压等级为6～66kV输配电系统，是用于连结变压器中性点与大地之间的一种限流保护型电器。安装中性点接地电阻柜后，当发生非金属性接地时，流过接地点和中性点的电流比金属性接地时显著降低，非故障相电压上升也显著降低，有限流降压作用，避免了线路和设备可能遭受的破坏。它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。

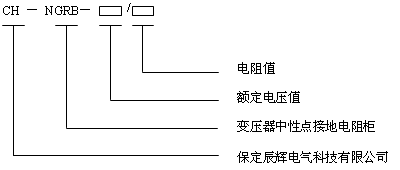

三、选型说明
四、引用标准
DL / T780-2001 配电系统中性点接地电阻器
GB6450 干式电力变压器
DL / T620-1997 交流电气装置的过电压保护和绝缘配合
GB / T16927-1997 高电压试验技术
GB1208-1997 电流互感器
GB4208-1993 外壳防护等级（IP代码）
IEEE32-1972 中性点接地装置的技术、术语和试验
GB311.1-1997 高压输配电设备的绝缘配合
DL/T593-2006 高电压开关设备的共用订货技术条件
GB50150-1991 电气装置安装工程电气设备交接试验标准
五、产品特点
CH-NGRB系列变压器中性点接地电阻柜采用特种不锈钢合金材料制造，装置性能优点如下：
1、电阻材质采用特种不锈钢或镍铬材料。
2、电阻柜柜体材质采用不锈钢或冷轧板，外形设计美观大方。
3、电阻抗拉强度高,抗拉强度≥700MPa。
4、电阻率高，电阻率ρ≥1.05，减小电阻元件尺寸。
5、电阻有较高的阻值稳定性，电阻温度系数＜8.5×10-5Ω／℃。
6、电阻柜阻值误差＜±5%。
7、电阻器温升为通电时间10S内不超过760℃。
8、电阻元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线型、柱形绕线型等多结构电阻元件。
9、电阻实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。
10、柜体顶部装有吊环，便于柜体搬运，柜体底部加工接地螺栓，利于外壳保护。
11、电阻柜在元件布局及壳体设计上，重点考虑冷却气体流通，保证良好散热效果，以消除局部高温点。
|
