CH-XDM蓄电池放电仪
一、 功能特点
1、CH-XDM-220V/120A型蓄电池充放电检测仪功能齐全
CH-XDM-220V/120A型蓄电池充放电检测仪采用智能单片机控制、液晶显示,在性能指标、使用方便性及运行可靠性等方面表现出色。
1)设定放电的终止条件,包括单体电池电压、电池组终止电压、放电容量、放电时间等可以任意。
2)可以设置采样的时间间隔,以达到分析数据的最佳效果。
3)可记录充电过程,主要是电池组电压及单体电池电压变化情况。
4)可将放电过程的全部电压数据及相关参数值上传计算机。
2、CH-XDM-220V/120A型蓄电池充放电检测仪上位机软件功能强大,界面友好
1)上位机通过RS-232串口与放电仪进行通讯,记录充、放电全过程相关参数。
2)可将采集数据在屏幕上直观显示,并将各种图打印输出,方便分析。
3)可以对电压曲线连续进行放大、缩小,以便于观察。
4)可以对电压的报警上下限进行调节,改动显示的间隔时间,以便于观察。
5)可以对历史记录进行比较,以便于对电池进行维护。
6)可以多窗口观察数据,可以管理多次放电数据。
7)可以快速查找历史记录。

二、 技术指标
1、输入电压可用市电:AC220±15V,亦可用待放电电池组电压:DC220V,范围180V~260V。
2、放电电流:3~120A
3、放电电流精度:1%。
4、电流调节分辨率:0.1A
5、放电终止电压:180V~250V可调
6、电压测试精度:1%
7、采样间隔:2min~10min
8、环境温度:0℃~+40℃
9、环境湿度:5%~90%
10、散热方式:强制风冷。
11、携带方式:移动式。

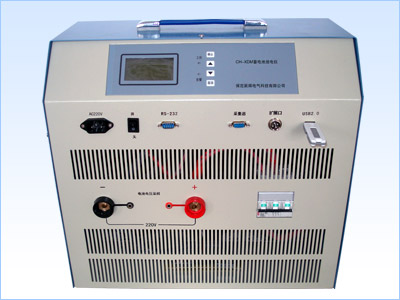

三、 外形说明及接线图
1、液晶屏
2、交流输入
3、交直流开关
4、选择按键
5、工作指示灯
6、RS232 通讯口
7、USB线通讯口
8、采集器通讯口(纯放电机型未用)
9、扩展口
10、电池输入端-
11、电池输入端+
12、电压采样口
13、空气开关

四、 接线说明
      1、将1#采集器接电池最正端电压,其余按地址号及电压依次连接,如使用纯放电机型,则直接进 行第三步。
      2、当电池电压是12V时,电池正极及负极接采集器的“+、—”两端子,中间接线端子全部悬空。当电池电压是6V时,需将连续两节电池接一个采集器,电池0V接“—”端,6V接正中间的端子,12V接“+”端子。当电池电压是4V时,需将连续三节电池接一个采集器,电池0V接“—”端,4V及8V接中间的2、4端子,12V接“+”端子。需要保证电压采集器的“+、—”输入电压为12V左右,例如:用2V电池给它供电时,接线方法如图所示:


      当电池路数不是一个电压采集器所需电池的整倍数时,假如:用户为2V电池,路数为104路,这时最后两个采集器要共用一部分电池。如上图所示。
      3、用电池连线连接放电仪电池输入端子与电池组输出端子,连接时请注意正负极性。由于放电电流较大,放电仪的电压采样使用单独的电压采样端口,请注意连接。
      4、接线完成后请检查一遍接线是否正确,注意电池输入端子、单体电压采集输入端子正、负极是否正确,不得接反!!!
      5、接线正确无误后,打开开关加电(根据输入情况,由交流输入时控制面板开关置于ON,仅有直流输入时面板开关置于OFF),此时“电源”指示灯亮,再闭合所有负载的空气开关并设定程序即可正常工作。
