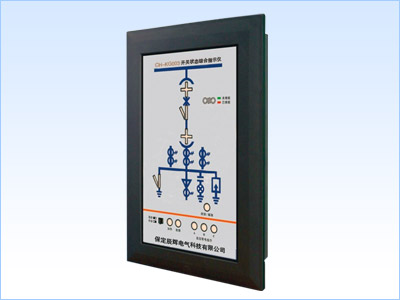

一、 装置概述
CH-KG003系列开关状态综合指示仪是依据当前中压系统开关柜发展要求而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地开关位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示报警、RS 485通讯等功能于一体。用户可根据现场实际情况需要选配，用户只需提供一次方案图。该装置以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。使用CH-KG003系列开关状态综合指示仪，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、自动加热除湿、温湿度控制器、加热器断线报警等多种控制指示装置。可广泛用于各行业特别是电力系统中对设备工作环境温湿度要求较高及智能化较高的开关柜中。
二、 应用范围
1、各种高低压开关柜：如铠装型开关柜、间隔型开关柜、箱型开关柜、智能型低压开关柜等柜体内高湿、 低温状态下的自动加热除湿等。
2、各种欧式箱变、室外端子箱、配电箱、封闭式组合电器等设备内高湿、 低温状态下的自动加热除湿等。
3、各种开关机构箱：如液压操动机构、弹簧操动机构等低温状态下的自动加热等。
三、 性能特点
1、操作简单，显示直观，指示灯清晰易见。
2、清晰的模拟屏，开关柜内一次设备的运行情况，一目了然。
3、具备高压带电显示，并有带电闭锁功能，能有效防止误入带电间隔等意外事故的发生。
4、加热器断线报警功能，保障温控系统的可靠工作。
5、温度控制采用高精度温度、湿度传感器，可带一路或两路加热器，实现对被测环境温湿度的实时监测和自动控制。
6、RS485通讯功能，规约完备，方便与后台机的通讯。
7、采用合理的模型结构，高性能的工业级芯片，可靠的连接器件，先进的隔离措施，完备的看门狗功能，保证装置具备优异的可靠性和抗干扰能力。
8、外观设计新颖独特，美观精致，优化、美化了开关柜面板。

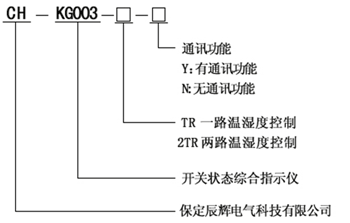

四、 装置型号
五、 技术指标
1、额定电源电压：AC 220V±15%或DC 220V±15%
2、整机功耗：≤10W；
3、环境温度: -20℃～70℃； 相对湿度：≤95%；
4、介质强度：≥AC2000V 绝缘性能：≥100MΩ
5、加热器路数：1—2路
6、加热器和断线报警继电器控制触点容量： AC 250V/5A（DC30V/5A）；
控制触点类型：无源常开触点
7、电磁闭锁继电器控制触点容量：AC 250V/5A（DC30V/5A）；
控制触点类型：无源常闭触点
六、 装置端子说明

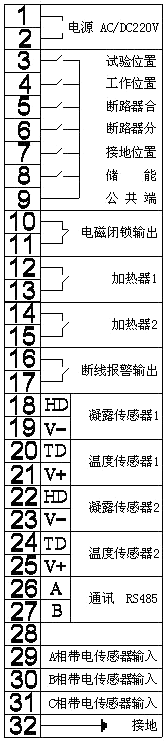

CH-KG003系列开关状态综合指示仪端子接线图如下：
 |
