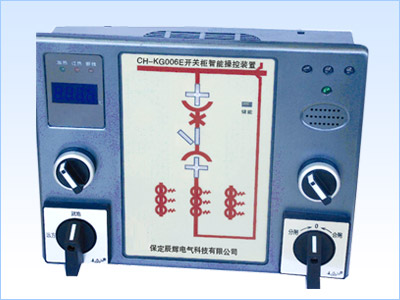

CH-KG006E开关柜智能操控装置
一、产品概述
      CH-KG006系列开关柜智能操控装置用于3~35KV户内开关柜,取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示功能,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

二、功能简介
      本产品采用单片机控制,增加了智能化功能,除可显示开关分合状态外,还可判断指出开关手车是处于试验位置与工作位置之间,还是处于柜体之外出,增加了语音防误提示功能和过热报警功能。抗干扰能力强:采用独特的抗干扰技术。可靠性高:采用工业级电子元件。

三、技术指标
1.断路器状态显示:
     断路器分、合闸,应为无源触点输入
     断路器合闸时,断路器常开触点闭合,红色模拟条发光
     断路器分闸时,断路器常闭触点闭合,绿色模拟条发光
2.断路器位置显示:
     工作位置触点闭合时,显示断路器位于工作位置;
     试验位置触点闭合时,显示断路器位于试验位置;
     手车位于试验位置与工作位置之间时,发光管均发光;当手车移出开关柜时,发光管均不亮。
3.接地开关位置显示:
     无源接点输入闭合,显示接地开关合闸;无源接点输入断开,显示接地开关分闸
4.弹簧储能显示:
     无源触点闭合,显示断路器已储能
5.高压带电显示部分:
     LED启辉电压(KV):额定相电压×0.15~0.65;
     闭锁启控电压(KV):额定相电压×0.65;当带电显示器处于无电状态下,闭锁才可解除。解除后,闭锁解除黄色指示灯亮。
6.加热除温控制部分:
     加热器电源:AC 220V
     控制方式:可带1-2路加热器,当环境湿度≥90%RH或温度低于1℃时,启动加热;当环境湿度≤75%RH或温度高于6℃时,停止加热,当环境温度≥40℃时,加热无条件退出。若需手动加热时,按下加热器电源按钮,加热器加热;若无需手动加热时,再次按下加热器电源按钮,使其处于自动控制状态,加热器断电。断线报警:当任何一路加热器断线时,则断线报警指示灯亮。过热报警:环境温度≥50℃时,过热报警触点闭合,过热指示亮(或可根据用户要求启动排风)
7.智能防误提示功能:
     当断路器位于试验位置与工作位置之间时,此时断路器处于合闸状态时,有“请分断路器”的语音提示,至操作者分闸操作后停止,以防止操作者在断路器处于合闸状态时,误强行推进手车于工作位置。当断路器位于实验位置与工作位置之间时或处于工作时,如果接地开关误被强制合闸,有“请分接地开关”的语音提示,至操作者分闸操作后停止,以防止操作者误合接地开关。当上面两条误操作同时出现时,有“请分断路器、请分接地开关”的语音提示。
8.分合闸功能:
     显示仪面板上设有合闸、分闸按钮(或转换开关)、储能开关、远方/就地转换开关,照明开关。
9.开孔尺寸:218mm×162mm
     接术特性:
     工作电源: 220V AC/DC
     使用环境:温度-25℃~+55℃
     相对湿度≤95%RH
     介质强度:≥AC2000V ;绝缘性能:≥100兆欧
     抗电磁干扰性能符合IEC255-22的标准规定
10、通讯功能:RS485接口,MODBUS通讯规约。

四、产品接线图


特殊产品接线以产品背面接线为主

      标准配置不带通讯输出,如需带通讯请订货时提前说明。
