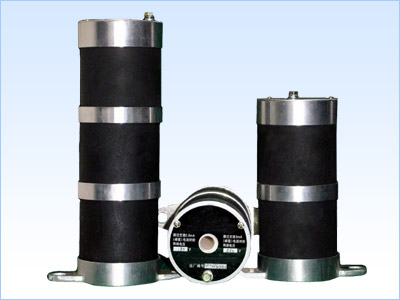

CH-LXQ一次消谐器
一、概述
      CH-LXQ系列6~35kV电压互感器中性点用非线性电阻消谐阻尼器(简称一次消谐器),是安装在6~35kV电压互感器(以下简称压变或PT)一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的SiC为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理,能经受日晒雨淋,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户青睐。
      该产品完全符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定,可以起到良好的限制电压互感器铁磁谐振的效果。

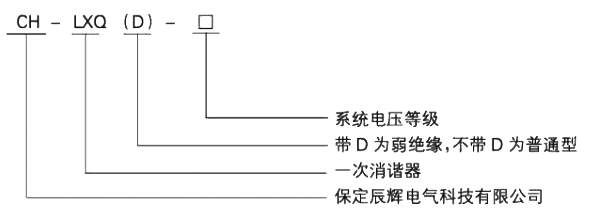

二、型号说明


根据系统电压分类, CH-LXQ系列一次消谐器分为6kV、10kV、35kV三种;
如: CH-LXQ(D)-10 为10kV系统通用、弱绝缘、圆柱形一次消谐器。

三、使用条件
1、适用于户内及户外,环境温度-40℃~+60℃;
2、额定频率:48Hz~62Hz;
3、海拔高度不大于3000m,地震裂度8度及以下地区;
4、大气中无严重污秽及浸蚀性介质的场所;
5、串接于交流6~35kV非有效接地系统PT一次绕阻中性点与地之间, 在一个系统中接有多台电压互感器时,在每台互感器的三相高压绕阻中性点装一台消谐器, 才能有效地限制弧光接地过电压和消除铁磁谐振。

四、选型原则
      CH-LXQ系列一次消谐器按照PT所在电网额定电压可以分为10kV及35kV两种,其中10kV消谐器也适用于6kV电网中的PT。选取消谐器的型号除了与压变所在电网额定电压有关,还与压变高压绕组X端(尾端)的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻,其非线性特征使得消谐器在正常工作电流段具有一定的阻值,从而有效地限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、电网断线谐振)时,会产生一个比较大的电压,如果压变尾端绝缘等级不强(俗称弱绝缘压变,其高压尾端与二次侧一同输出),就有可能损坏压变X端绝缘。针对这种情况,CH-LXQ系列消谐器因压变X端绝缘等级不同而分为CH-LXQ型和CH-LXQ(D)型。CH-LXQ(D)型提供一个D参数元件,该元件能有效限制消谐器两端电压,使其在弱绝缘压变的绝缘耐受水平之下,从而有效保护中性点绝缘。
