一、用途特点

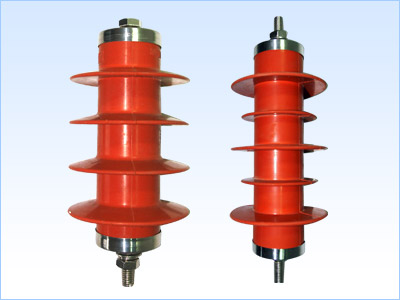

本公司生产的CH-HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。外壳采用硅橡胶浇铸而成，运输过程中不易损坏，增大了放电距离，使用寿命大大加长。
二、型号说明
本品依据GB11032-2000《交流无间隙金属氧化物避雷器》，以HY5WZ-17/50为例对其型号说明如下：
Y：金属氧化物避雷器；
H：复合外套，无H即为瓷套；
5：标称放电电流，因电压等级而异；
W:无间隙，C:串联间隙，B:并联间隙；
Z:电站型,S:配电型， D:电机型，R:电容型，T:铁道型：
17:避雷器额定电压(kV)，即允许加在避雷器上的允许工频电压有效值，因型号和电压等级而异。
50:标称放电电流下残压峰值(kV),因型号和电压等级而异。
三、工作原理
CH-HY系列氧化锌避雷器，由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。
当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
四、技术参数
| 避雷器使用场所 |
型号 |
系统标
称电压
有效值
kV |
避雷
器额
定电
压有
效值
kV |
避雷
器持
续运
行电
压有
效值
kV
|
直流
1mA参
考电
压
≥
kV
|
标称放电电流5kA |
通流容量 |
陡坡冲
击电流
残压
峰值
≤
kV |
雷电冲
击电流
残压
峰值
≤
kV |
操作冲
击电流
残压
峰值
≤
kV |
2ms方波
冲击电流
≥
A |
4/10us大
电流冲击
≥
kA |
| 低压型 |
HY1.5W-0.28/1.3 |
0.22 |
0.28 |
0.24 |
0.60 |
- |
1.3 |
- |
50 |
10 |
| HY1.5W-0.5/2.6 |
0.38 |
0.50 |
0.42 |
1.20 |
- |
2.6 |
- |
50 |
10 |
| 配电型 |
HY5WS-5/15 |
3 |
5 |
4.0 |
8.0 |
19.6 |
15.0 |
14.5 |
100 |
65 |
| HY5WS-10/30 |
6 |
10 |
8.0 |
15.0 |
34.5 |
30.0 |
25.5 |
100 |
65 |
| HY5WS-17/50 |
10 |
17 |
13.6 |
25.0 |
57.5 |
50.0 |
42.5 |
100 |
65 |
| 电站型 |
HY5WZ-5/13.5 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
11.5 |
200 |
65 |
| HY5WZ-10/27 |
6 |
10 |
8.0 |
14.4 |
31.0 |
27.0 |
23.0 |
200 |
65 |
| HY5WZ-17/45 |
10 |
17 |
13.6 |
24.0 |
51.8 |
45.0 |
38.3 |
200 |
65 |
| HY5WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154.0 |
134.0 |
114.0 |
400 |
65 |
| 发电机型 |
HY5WD-4/9.5 |
3.15* |
4 |
3.2 |
5.7 |
10.7 |
9.5 |
7.6 |
400 |
65 |
| HY5WD-8/18.7 |
6.3* |
8 |
6.3 |
11.3 |
21.0 |
18.7 |
15.0 |
400 |
65 |
| HY5WD-13.5/31 |
10.5* |
13.5 |
10.5 |
18.6 |
34.7 |
31.0 |
25.0 |
400 |
65 |
| HY5WD-17.5/40 |
13.8* |
17.5 |
13.8 |
24.4 |
44.8 |
40.0 |
32.0 |
400 |
65 |
| 电动机型 |
HY2.5WD-4/9.5 |
3.15* |
4 |
3.2 |
5.7 |
10.7 |
9.5 |
7.6 |
200 |
65 |
| HY2.5WD-8/18.7 |
6.3* |
8 |
6.3 |
11.3 |
21.0 |
18.7 |
15.0 |
200 |
65 |
| HY2.5WD-13.5/31 |
10.5* |
13.5 |
10.5 |
18.6 |
34.7 |
31.0 |
25.0 |
200 |
65 |
|
中点型
|
HY1.5WD-2.4/6 |
3.15* |
2.4 |
1.9 |
3.4 |
- |
6.0 |
5.0 |
200 |
65 |
| HY1.5WD-4.8/12 |
6.3* |
4.8 |
3.8 |
6.8 |
- |
12.0 |
1.0 |
200 |
65 |
| HY1.5WD-8/19 |
10.5* |
8 |
6.4 |
11.4 |
- |
19.0 |
15.9 |
200 |
65 |
| 电容器型 |
HY5WR-10/27 |
6 |
10 |
8 |
14.4 |
- |
27.0 |
21.0 |
400/600 |
65 |
| HY5WR-17/46 |
10 |
17 |
13.6 |
24.0 |
- |
46.0 |
35.0 |
400/600 |
65 |
| HY5WR-51/134 |
35 |
51 |
40.8 |
73.0 |
- |
134.0 |
105.0 |
400/600 |
65 |
| 注：“*”表示电机额定电压有效值。 |
|
